柔性升降大门

柔性升降大门

  • 所属分类:柔性升降大门
  • 浏览次数:
  • 发布日期:2024-06-06 12:03:23
  • 产品概述

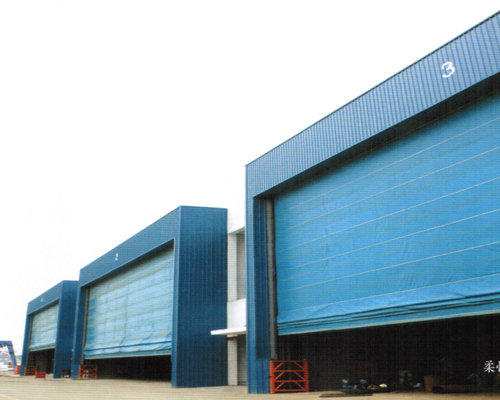

柔性升降大门


大门桁架式结构通过优化设计,结构力学和结构负载全过程进行恒载(标准值)+活载节点位移、配筋包络和钢结构应力、弯矩包络、轴力包络和剪力包络等都进行精准的计算,直至每个节点都进行精准的计算,而且全部采用计算机软件计算。应用多项zhuanli技术。


性能特点:


1、选用国内品牌起升机构,确保大门高品质;


2、采用五道防护设施,确保大门的万无一失;


3、高强度的PVC面料,经久耐用,漂亮美观;


4、大风抗风强度68-75Kg/m2。


主要技术参数:


船厂应用广泛规格的柔性大门,跨度从18m到36m,高度从8m到16m。


  常规柔性大门技术参数

滑轮组位率

m=1

m=2

m=2

钢丝绳直径

Ф14mm

Ф14mm

 Ф14mm

安全系数

 n=6.06

n=6.06

n=6.06

结构稳定性挠度变形

≤1.5L/1000

≤1.5L/1000

 ≤1.5L/1000

电机功率

6.5kw

13kw

 13kw

防护等级

 IP54

 IP54

IP54

起升机构型号

 CDA210-**-6.5

 CDA210-**-13

CDA210-**-13

型号

 GC-TD-18·8(~16)

GC-TD-27·8(~16)

GC-TD-33·8(~16)

大门宽度

18m

27m

 33m

起升净高度

8~16

8~16

8~16

起重量

≤4.5t

≤7.2t

≤9.8t

水平框架间距

 1.6m

1.4m

1.3m

设计抗风强度

68~75Kg/m2

68~75Kg/m2

68~75Kg/m2

起升速度

7m/min

7m/min

7m/min
