CEMS 烟尘在线监测系统

CEMS 烟尘在线监测系统

烟尘在线监测仪可用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程的过程控制.

一、工作原理：

待测烟气在射流泵的作用下，由烟道经过采样探头、伴热（避免水气干扰），然后通入测量单元。JCY-MS300的发射和接收单元检测散射光强度，通过特殊算法计算从而得到粉尘浓度。尾气经采样探头重新返回烟道。仪表风提供射流泵动力。系统采用的全高温伴热预处理技术使抽取、测量排放过程中有效排除湿气干扰、防止气路堵塞，配备定期反吹、定期清洗、定期校准、故障报警等功能。

系统采用微差压变送器和皮托管测量烟囱内的烟气流速，反馈给系统取样控制单元实时改变样气抽取流速，实现平行等速采样，符合国家烟尘采样技术条件的要求。

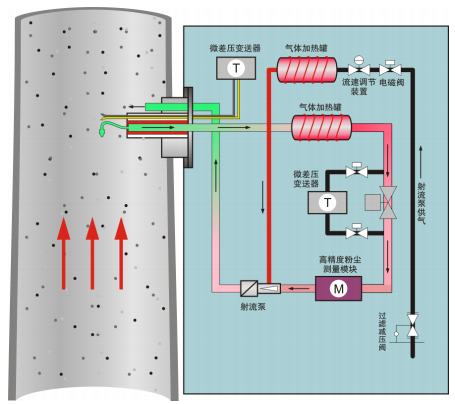

粉尘仪工作原理图

二、技术特点

●     采用激光背散射原理,不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束摆动.

●     单端安装,无需光路对中.

●     仪器设计贯彻“无工具”现场安装的思路，限度地降低现场安装的复杂度，仪器及防雨系统的安装仅电器连接需要一支螺丝刀，不必带连接螺栓、螺母，10分钟内即可完成安装，限度地减少由于现场安装调试带来的诸多问题.

●     采用标准4-20mA工业标准电流输出,连接方便.

●     仪器整体功耗非常小,大约5w左右.

●     一般标准设置参数可适用于烟道璧厚小于400，烟道直径大于仪器标示（D.GT. 2000）,在特殊的要求条件下测量区大小可以订制. 用户也可以在经维护人员的认可及指导下调整.
